项目 |
规格 |
|
|
机器人型号 |
C4-CBBB-S04 |
|
|
驱动方式 |
AC伺服方式 |
|
|
最大速度 |
J1轴 |
250mm/S |
|
J2轴 |
4500°/s |
|
|
J3轴 |
3.75m/s |
|
|
J4轴 |
1800°/s |
|
|
可移载重量 |
4kg |
|
|
最大工作范围 |
J1轴上下行程 |
450mm |
|
J2轴旋转范围 |
180° |
|
|
J3轴活动半径 |
1250mm |
|
|
J4轴旋转范围 |
360° |
|
|
位置反复精度 |
±0.1mm |
|
|
周围温度 |
5～45 ℃ |
|
|
设置条件 |
水平放置 |
|
|
耐环境性 |
IP67(防尘·防滴) |
|
|
本体质量 |
80kg |
|

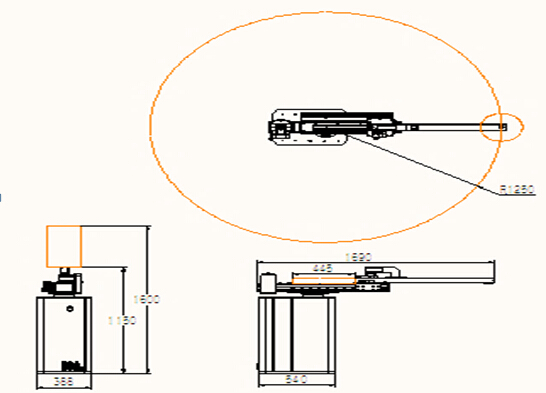

■外形尺寸及动作范围(C4-CBBB-S04)
■圆柱坐标机械手系列产品
|
类别 |
型号 |
负载(kg) |
轴数 |
|
圆柱坐标机械手(可定制) |
C3-CBB-S04 |
4 |
3 |
|
C3-CBB-M10 |
10 |
3 |
|
|
C3-CBB-H20 |
20 |
3 |
|
|
C3-CBBB-S04 |
4 |
4 |
|
|
C3-CBBB-M10 |
10 |
4 |
|
|
C3-CBBB-H20 |
20 |
4 |

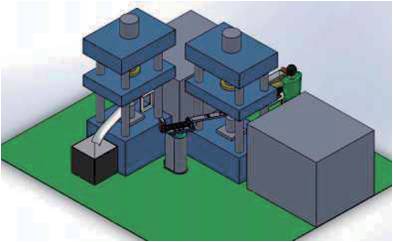

■应用示例
该机械手在冲床上下料环节取代人工完成工件的自动装卸及冲压功能，适用于大批量、重复性强的冲压锻造等作业环境下使用。
