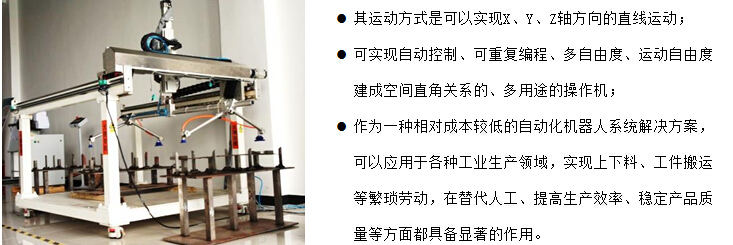

■三坐标桁架式机械手
■本体规格(G3-GSS-S20)
|
项目 |
规格 |
|
|
机器手型号 |
G3-GSS-M20 |
|
|
驱动方式 |
AC伺服方式 |
|
|
最大速度 |
X轴 |
1000mm/S |
|
Y轴 |
500mm/S |
|
|
Z轴 |
500mm/S |
|
|
可移载重量 |
20kg |
|
|
最大工作范围 |
X轴 |
1600mm |
|
Y轴 |
1000mm |
|
|
Z轴 |
300mm |
|
|
重复定位精度 |
±0.1 mm |
|
|
周围温度 |
0～45 ℃ |
|
|
设置条件 |
水平放置 |
|
|
耐环境性 |
IP67(防尘·防滴) |
|
|
本体质量 |
450kg |
|

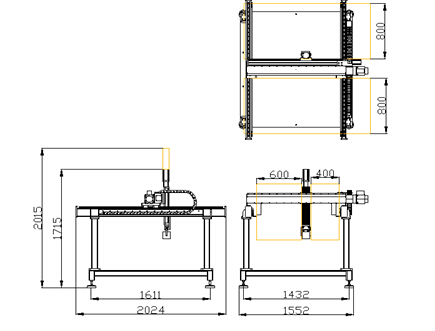

■外形尺寸及动作范围(G3-GSS-S20)
■三坐标桁架式机械手系列产品
|
类别 |
型号 |
负载(kg) |
轴数 |
|
三坐标桁架式机械手(可定制) |
G3-GSS-S20 |
20 |
3 |
|
G3-GSS-M50 |
50 |
3 |
|
|
G3-GSS-H100 |
100 |
3 |
|
|
G2-GS-S20 |
20 |
2 |
|
|
G2-GS-M50 |
50 |
2 |
|
|
G2-GS-H100 |
100 |
2 |

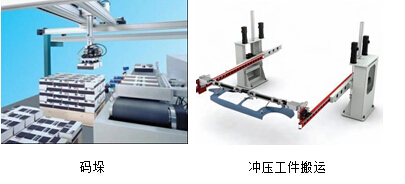

■应用示例
该直线坐标机械手常应用于点胶、滴塑、喷涂、码垛、分拣、包装、焊接、金属加工、搬运、上下料、装配、印刷等常见的工业生产领域。
