三维光纤激光切割系统

为什么要使用三维光纤激光切割机?

1柔性高:对材料的适应性强,激光切割机通过数控程序基本上可以切割任意板材。

2.小批量的三维钣金材料的切割

加工路径由程序控制,如果加工对象发生变化,只须修改程序即可,这一点在零件修边、切孔时体现得尤为明显,因为修边模、冲孔模对于其他不同零件的加工无能为力,而且模具的成本高,所以目前三维激光切割机有取代修边模、冲孔模的趋势。

一般来说三维机械加工的夹具设计及其使用比较复杂,但时对被加工板材不施加机械加工力,这使得夹具制作变得很简单。此外,一台设备如果配套不同的硬件和软件,就可以实现多种功能。总之,在实际生产中,三维激光切割在提高产品质量、生产效率,缩短产品开发周期、降低劳动强度、节省原材料等方面优势明显。

大捷智能三维光纤激光切割系统的特点:

1)采用进口光纤激光器,电-光转化效率高,节省运行成本,生产效率高;

2采用智能化激光切割机控制系统,具有质量在线检测功能和自适应补偿;

3配置进口关节臂机械手,可实现三维任意角度切割;

4配置进口激光切割头,反应灵敏、准确,自适应补偿距离碰撞;

5第七轴联动工作台,可以满足大尺寸工件切割;

6自主开发了冲压件切割线优化系统,可以根据工件变形情况自动优化切割线,提高离线编程切割的冲压件精度

指标 参数 指标 参数
系统耗电 <8KW(根据选配激光器功率大小而异) 吹气费用 <6元/小时(以用纯氧辅助切割2MM内碳钢为例)
零星耗材 <0.5元/小时(水冷滤芯、切割头气嘴及镜片)
激光功率 200W/300W/400W/500W/1000W(根据工件材质和料厚可选) 切割速度 0-15米/分钟(根据功率大小和工件材质与厚度可调)
激光波长 1064NM 工作区域 <=5M(1.6~3米的半球形工作区域+移动工作台2M)
切割头焦距 5-7英寸(根据工件厚度可选) 重复定位精度 ±0.1MM
供电电源 三相交流380V 用电功率 <8KW(根据选配激光器功率大小而定)
冷却方式 风冷/水冷(根据选配激光器功率大小而定) 机械手保护等级 IP65
系统使用寿命 10万小时 系统保修 2年

三维光纤激光切割机产品系列

类别

型号

机器人型号

激光功率(W)

工作范围(mm)

可切钢板厚(mm)

三维光

纤激

切割机

LC-F200-L

RX160L

200

5000*2500

2

LC-F500-L

RX160L

500

5000*2500

5

LC-F1000-L

RX160L

1000

5000*2500

10

LC-F2000-L

RX160L

2000

5000*2500

15

LC-F200-M

RX160

200

4000*2000

2

LC-F500-M

RX160

500

4000*2000

5

LC-F1000-M

RX160

1000

4000*2000

10

LC-F2000-M

RX160

2000

4000*2000

15

LC-F200-S

RX160

200

3000*2000

2

LC-F500-S

RX160

500

3000*2000

5

LC-F1000-S

RX160

1000

3000*2000

10

LC-F2000-S

RX160

2000

3000*2000

15

大捷智能7轴联动工业机器人光纤激光切割机与五轴机床CO2激光切割机对比

采用工业机器人+光纤激光器的组合进行加工,修边冲孔等工艺一次完成,切口整齐无需后道工艺再处理,大大缩短了工艺流程,降低了人工成本和模具费用的投入,也提高了产品档次和产品附加值。选配我公司的离线编程软件,通过数模直接生成切割轨迹,抛弃了繁杂的人工示教,更加适合小批量多批次的维修市场、新品试制和非标定制等一些个性化的切割需求。而且,投资高柔性高效率的激光切割设备,来代替昂贵的冲压设备和剪裁设备,可以更加灵活的更换产品,把握市场。

五轴机床+CO2激光器 7轴联动工业机器人+光纤激光器
加工速度 据工件材质、工件料厚和选配激光器功率大小而异,大幅面路径的切割速度一般不超过8米/分钟,切割小园小拐角的速度较快。 据工件材质、工件料厚和选配激光器功率大小而异,如0.8MM厚碳钢用500W激光器,大幅面路径的切割速度可达15米/分钟,但切割小圆小拐角的速度较慢。综合切割效率与五轴机床相当。
系统总价位 400-1000万 150-200万
重复定位精度 ±50uM ±100uM
加工范围 金属和非金属 金属
激光器的维护费用 充He、Ne、CO2等,合计20元/小时 无需充气,寿命长达10万小时。
系统总耗电 30KW左右 8KW以内
辅助吹气费用 据工件材质、工件料厚不同而异 ,如2MM内碳钢,氧气用量约6元/小时 同左
耗材费用 含切割嘴、保护镜片、聚焦镜片、陶瓷环、防撞环等,较为昂贵 同左
冷却方式 水冷,体积庞大 300W以上为水冷,体积小巧
系统占地面积 50-100平米 30平米以内
离线编程软件 可以 可以

大捷智能三维切割系统的七大技术优势:

1. 因为采用了业内最高精度的史陶比尔机械手,本体较轻,切割速度快,在小弧度的精细切割和大边的高速切割方面具有明显优势,实际切割速度可以达到18米/分钟  而无抖动,综合加工效率是其他品牌机械手组合的两倍,性价比高,还可以节约一组的材和人工,后期可以少追加设备也能满足产能要求。

2.针对三维切割的现场情况,我公司采用Lasermech品牌进口激光切割头,IPG品牌进口光纤激光器,性能稳定,维修便捷。

3.切割幅面大,实际死角小。选配臂长2.01米的机械手,除了实现直径达3米的半球形三维加工区域外,还可实现2.5米×1.25米的二维平面切割。

4.切割精度高。系统重复定位精度高达±0.1M,完全可以满足汽车钣金覆盖件行业的精度需求。可切割直径小至2MM的小圆,切割效果圆滑美观,目测无形变和毛刺。

5.工业控制理念,模块化设计,全系统的防护等级为IP55,机械手防护等级更是高达IP65,系统集成度高,故障少,抗冲击振动,抗灰尘,无须光学调整或维护,真正适合于工业加工领域的应用。而其他同类产品为简单集成,设备的稳定性较差。

6.根据实际需要选配离线编程软件,可读取UG,SOLIDWORK等三维作图软件导出的vda,igs,x_t,sldprt,prt,stp,ipt,par等格式的数模,修改后直接生成切割轨迹,代替人工示教,简单易用。

7.系统的工艺性和易用性较好。我公司对史陶比尔的机械手软件做了大量的二次开发,很多人性化的功能可以实现,如专家数据库功能。不同的材质,不同的料厚,不同的速度,需要对应不同的激光功率和吹氧压力,我公司通过自行开发的数据库功能模块来实现参数的自动匹配,这就大大降低了对操作工人的要求,降低了对工人的管理难度。

适用材料:不锈钢、碳钢、合金钢、硅钢、钛合金等金属材料的三维切割。

应用范围:广泛应用于汽车制造、模具制造、医疗器械、五金、装饰、金属对外加工服务等各种制造行业。

激光加工设备专业生产、销售厂家,承揽各地激光加工业务,常年备有各种激光加工机,可承揽各种来料激光加工业务,交货及时、价格合理,负责提供打样试验,量大的可以上门取货送货。联系电话:0731-88672988

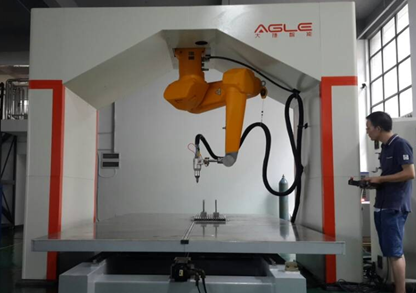

大捷智能三维光纤激光切割系统

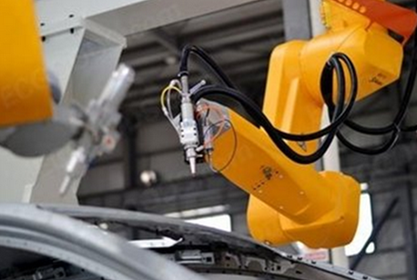

大捷智能三维光纤激光切割系统
